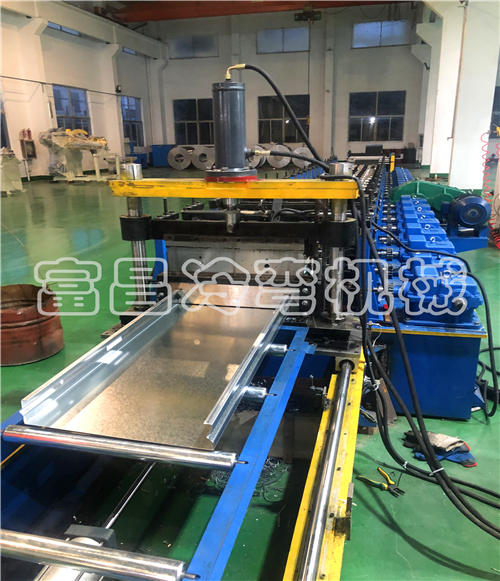

聲屏障自動生產線
成型工藝：放料——成型——定尺、切斷——收料臺
調節方式：快拆式隔套調節切換不同規格生產
三、機組性能
3.1 板材厚度：1.2-1.5㎜
板材寬度：≤850㎜
產品規格：參照圖紙

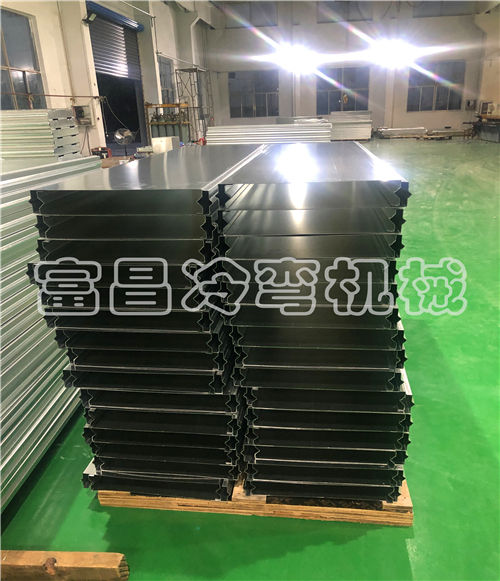

產品： 公路聲頻障
產品寬度： 500mm
產品高度： 78.5、113.5mm
產品長度： 用戶自定
3．2生產線速度：1-9米/分鐘
3．3生產占地面積：長30米X寬3米
3．4裝機總容量：約30kw
四、設備組成
設備主要由放料機、夾送裝置、成型部分、液壓切斷部分、收料臺、電器控制柜等部件組成。
五、各主要部件技術參數
5、1被動放料機：
5．1．1內漲式，載重6T （滾筒式有動力放料架）
5．1．2卷料內徑：￠480~￠520mm，卷料外徑：≤1500mm5、5成型主機
5、5、1機架： GY160型成型主機約18架。機組采用龍門式鑄鐵牌坊架，機械進料展開約850mm，輥軸直徑φ80，輥 軸材質40Cr，調質處理。鏈條傳動。電機功率22KW，變頻調速。 ZQ500減速機，速比31.5。側立輥架3付，底座用碳鋼板焊接。軋制速度1-9\米/min，軋制厚度范圍1.0-1.5mm。
5、5、2成型機架：約24架
5、5、3軋輥軸直徑：￠80mm，材質40Cr，調質處理
5、5、4滾輪材質：GCr15鍛件，整體淬火處理，硬度HRC56-62o
5、5、5電機功率：22kw電機，變頻調速，ZQ減速機
5、5、6 .傳動方式：齒輪箱傳動（每道次一個齒輪箱）
5．6液壓切斷部分
5、6、1液壓不停機切斷，光電感應，氣動擋板式定位。
切斷時主機不停止。氣缸復位
切斷刀片材質：Cr12，淬火處理。
切斷刀片數量：3付
可根據型材圖紙及實際需求制造設備！
